OpenCV在表格处理中的应用：表格识别与数据提取

一、引言

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉和机器学习软件库，广泛应用于图像处理和计算机视觉领域。在表格处理方面，OpenCV可以发挥重要作用，通过图像预处理、特征提取、轮廓检测等步骤，实现对表格的精确识别和数据提取。

二、OpenCV在表格识别中的应用步骤

1. 图像加载与预处理

   • 加载图像：使用OpenCV的cv2.imread()函数加载待处理的表格图像。

   • 灰度化：将彩色图像转换为灰度图像，去除颜色信息，简化后续处理。这可以通过cv2.cvtColor()函数实现，转换代码为cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)。

   • 二值化：将灰度图像转换为二值图像，增强图像对比度，便于后续处理。这可以通过cv2.threshold()函数实现，如使用Otsu方法自动确定阈值：(thresh, binary) = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)。

   • 去噪：使用中值滤波、高斯滤波等方法去除图像噪声，提高图像质量。例如，cv2.medianBlur(binary, 5)或cv2.GaussianBlur(gray, (5, 5), 0)。




2. 表格定位与检测

   • 轮廓检测：使用cv2.findContours()函数检测图像中的轮廓，这些轮廓可能代表表格的边界或单元格。

   • 透视变换：如果表格不是完全正面拍摄，可能存在透视变形。通过透视变换可以校正这种变形，使表格变为规则的矩形或平行四边形。

   • 表格分割：根据检测到的轮廓或特定的标记（如表格四角的定位点），将表格分割成单独的单元格或区域。




3. 单元格内容识别与提取

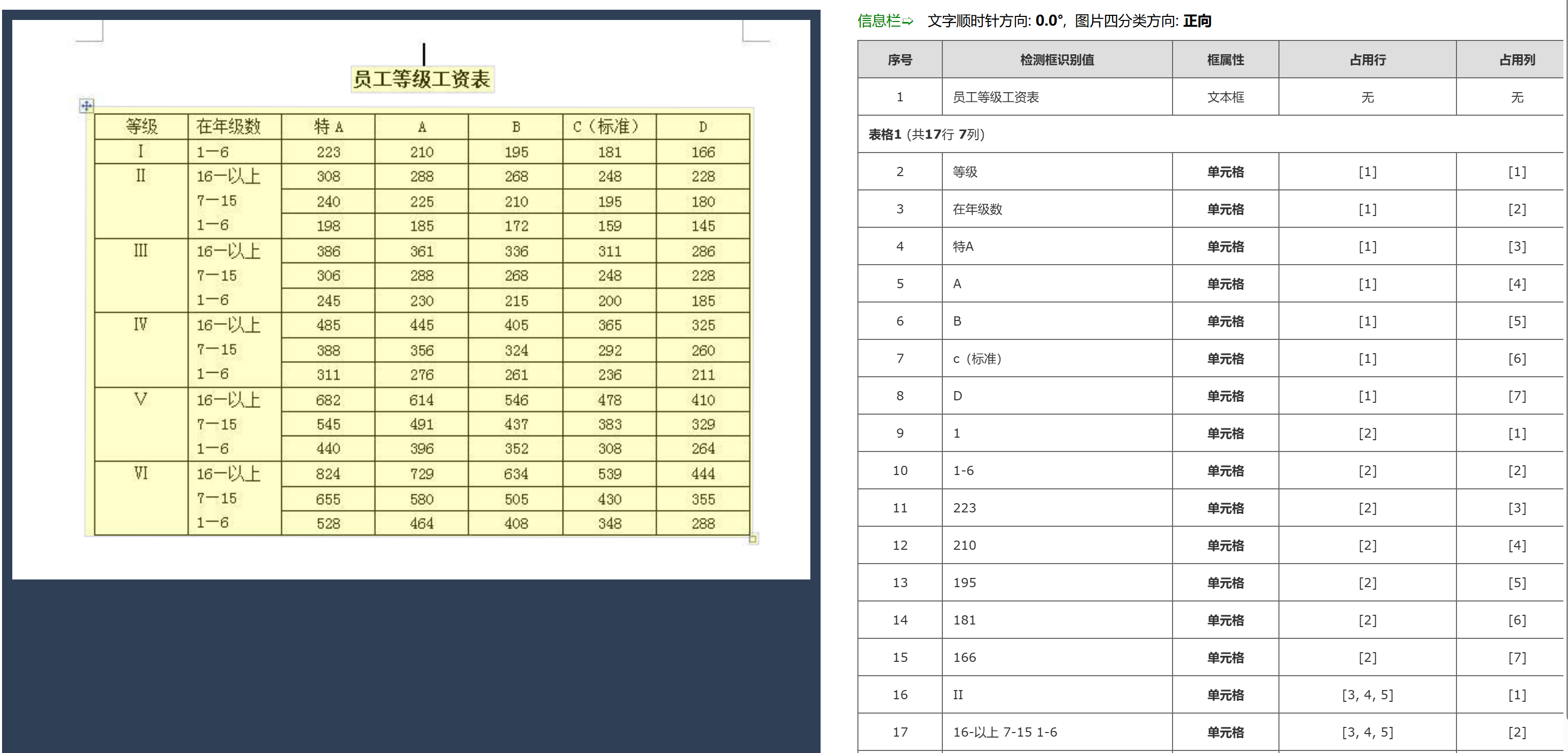

   • 字符识别：对于分割后的单元格图像，可以使用OCR引擎（如Tesseract）进行字符识别，提取出单元格中的文本信息。

   • 数据整理：将OCR识别结果整理成结构化的数据格式，如CSV文件或Pandas DataFrame，便于后续处理和分析。




三、实际应用案例

在实际应用中，OpenCV结合OCR技术可以广泛应用于财务报表分析、文档自动化处理、数据录入等场景。例如，在财务报表自动化处理中，可以使用OpenCV对财务报表图像进行预处理和表格定位，然后使用OCR技术提取表格中的财务数据，最后将这些数据整理成结构化的格式供后续分析使用。

四、注意事项

• 图像质量：表格图像的质量对识别准确率有重要影响。因此，在采集图像时应尽量保证图像清晰、光线均匀、无遮挡。

• 预处理步骤：根据表格图像的具体特点选择合适的预处理步骤和参数，以提高识别准确率。

• OCR引擎选择：不同的OCR引擎在识别准确率和处理速度上可能存在差异，应根据实际需求选择合适的OCR引擎。

五、结论

OpenCV在表格处理中发挥着重要作用，通过图像预处理、表格定位与检测、单元格内容识别与提取等步骤，可以实现对表格图像的精确识别和数据提取。这为财务报表分析、文档自动化处理等领域提供了有力的技术支持。
